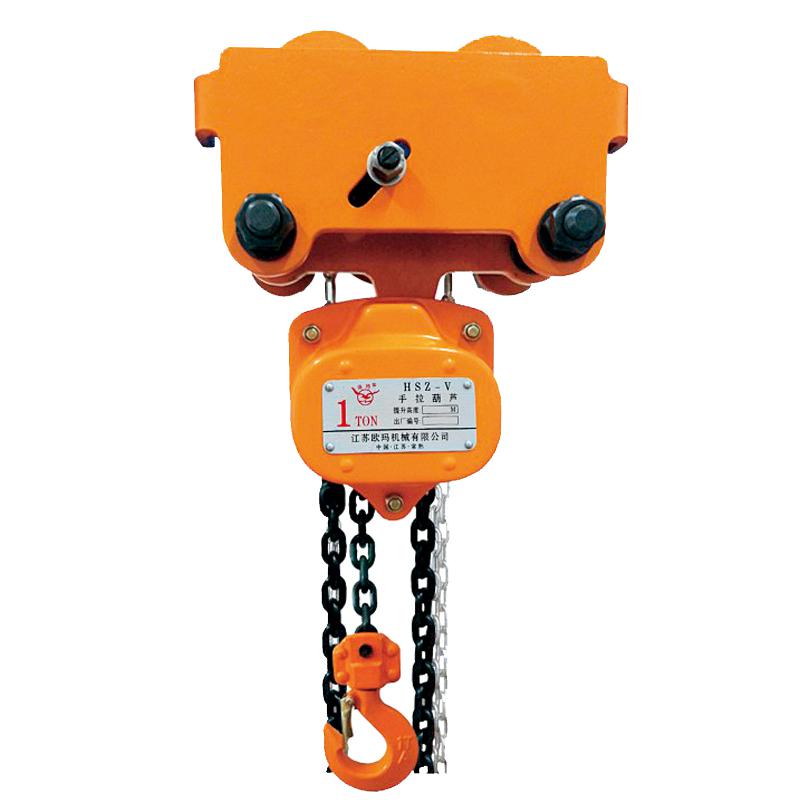

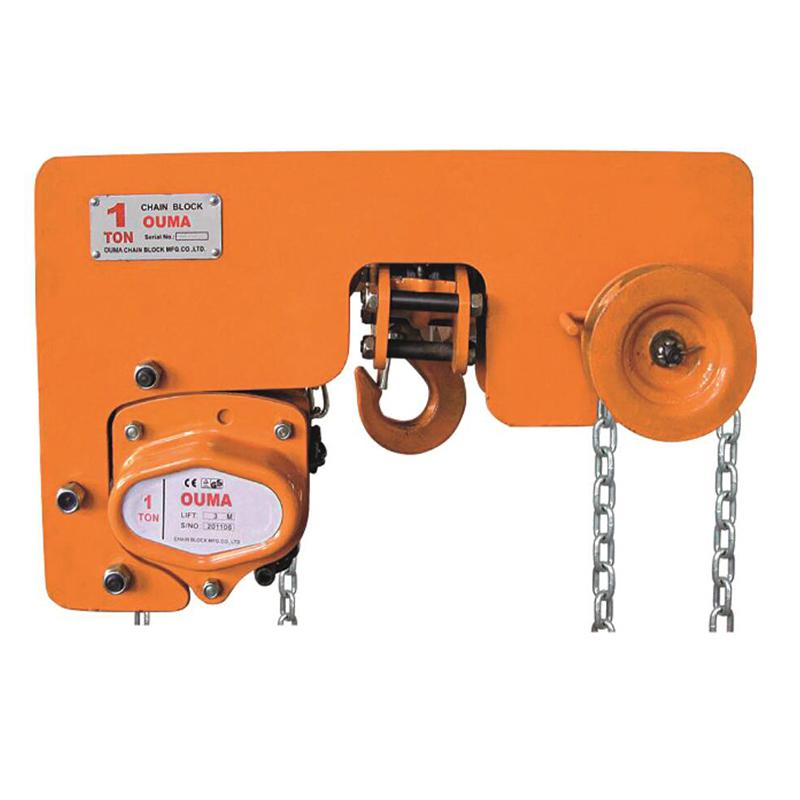

HSZ-ZH型組合手拉葫蘆（無上吊鉤）
產品介紹：
額定載重：0.5T-20T
起升高度：3米
吊鉤材質：合金鋼吊鉤
鏈條材質：G80錳鋼鏈條
外殼材質：合金鋼罩殼
機械行業標準：JB/T 7334—2016
產品特點：
手拉葫蘆的外殼材質是合金鋼，堅固耐磨。手拉葫蘆向上提升重物時，順時針拽動手動鏈條、手鏈輪轉動，下降時逆時針拽動手拉鏈條，制動座跟剎車片分離，棘輪在棘爪的作用下靜止，五齒長軸帶動起重鏈輪反方向運行，從而平穩下降重物。
產品用途：
告別傳統人力，省時省力，滿足您多種使用需求。廣泛適用于碼頭搬運、建筑工地、工廠作業、倉庫起吊等場所。
注意事項：
1.嚴禁重物吊在吊鉤的頂部和用起重鏈條捆扎重物；
2.鏈條扭結時嚴禁使用；
3.操作時，手拉倒鏈用力要均勻，應盡量避免沖擊，松倒鏈時要小心操作，禁止手拉葫蘆閉鎖失靈，而造成設備突然下沉；
4.使用完畢后，輕拿輕放，置于干燥、通風處、涂抹潤滑油放好。
維修保養：
1.葫蘆經過清洗維修，應進行空載試驗，確認工作正常，制動可靠時，才能交付使用；
2.使用干燥的抹布將手拉葫蘆表面已經溶解的油污以及水汽擦拭干凈；
3.維護和檢修應由懂機器的人員進行，用煤油清洗葫蘆機件，在齒輪和軸承部分，加黃油潤滑禁止不懂本機性能原理者隨意拆裝。
技術參數:
| 額定載荷Capacity(T) | 0.5 | 1.0 | 2.0 | 3.0 | 5.0 | 10 | 15 | 20 | |
| 試驗載荷Test Load(KN) | 6.25 | 12.5 | 25 | 37.5 | 62.5 | 122.5 | 183.75 | 245 | |
| zui小轉彎半徑 | 0.9 | 1 | 1.2 | 1.5 | 5 | 3 | 4.5 | 4.5 | |
| 標準提升高度Standard lift(m) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 工字鋼寬度I-Beam Width(mm) | 50-180 | 58-180 | 58-180 | 74-180 | 98-180 | 136-175 | 144-175 | 144-175 | |
| 主要尺寸Dimensions（MM） | A | 238 | 277 | 302 | 363 | 436 | 455 | 642 | 642 |
| B | 173 | 170 | 194 | 230 | 260 | 447 | 537 | 537 | |
| C | 366 | 338 | 346 | 382 | 395 | 475 | 525 | 525 | |
| E | 88 | 88 | 88 | 120 | 120 | 155 | 158 | 158 | |
| F | 3 | 3 | 3 | 3 | 3 | 3-5 | 4-6 | 4-6 | |
| M | M18 | M22 | M27 | M30 | M42 | M48 | M48 | M48 | |
| D | 35 | 35.5 | 42.5 | 50 | 64 | 85 | 110 | 110 | |
| K | 28 | 26 | 32 | 37 | 46 | 64 | 85 | 85 | |
| Hmin | 280 | 337 | 423 | 447 | 616 | 820 | 980 | 980 | |
